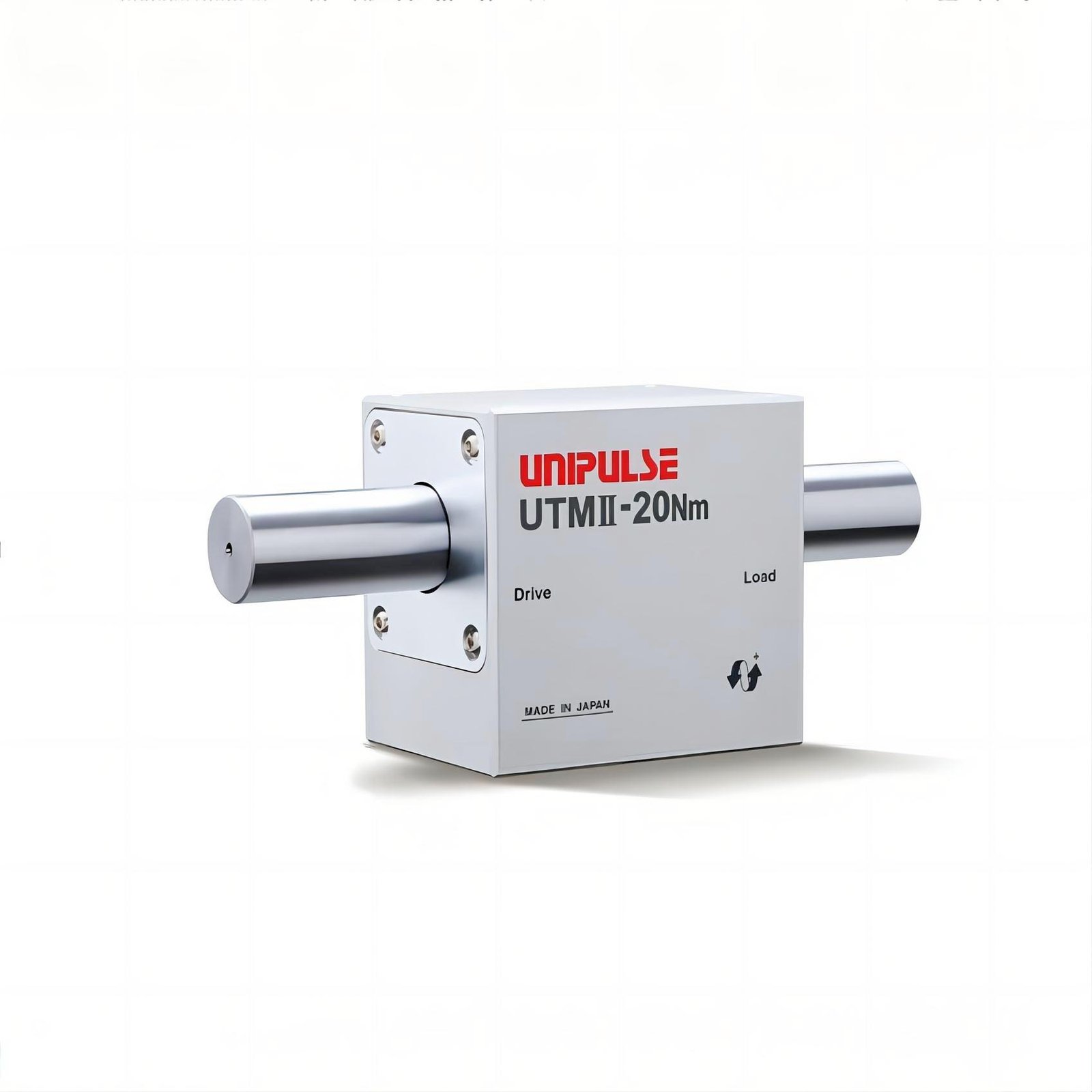

UTMII-20NM 无滑环旋转力矩形计

描述

橡胶制品的耐磨/摩擦试验

·紧凑以适应机器的有限空间。

·内置放大器：±5 V
→无需外置放大器
→节省成本！

·高精度：0.03% 非线性
→可用于磨损或摩擦测试！

座椅靠背扭矩-角度测量

·旋转编码器安装在UTMⅡ的轴上
→无需调整旋转编码器的对准。

·TM500用于“扭矩 vs. 角度”曲线
→SD卡选项保存数据
→RS-232C用于连接PLC或PC



铰链和阻尼器的质量检查

·高精度：0.03%（非线性）。
→可用于测量非常低的扭矩（例如铰链扭矩）

·旋转编码器选项用于角度测量。

·500% 安全过载
→更安全！
→在低扭矩范围内需要高精度时非常理想！



规格

20Nm~10000Nm
测量范围	20 Nm	50 Nm	100 Nm	200 Nm	500 Nm	1000 Nm	2000 Nm	5000 Nm	10000 Nm
选项 （在订购时指定）	旋转编码器 键槽		钥匙槽
外部尺寸 （箱体尺寸） 宽 高 深 mm	70 68 51		67 74 57	67 79 62	67 79 72	86 103 98	86 119 111	97 141 137	103 166 162
总长度	150 mm	170 mm	177 mm	187 mm	217 mm	286 mm	306 mm	387mm	447 mm
轴直径	20 毫米		25 mm	30 mm	40 mm	60 毫米	70 mm	90 mm	110 mm
电源	150 毫安及以下					160 mA及以下
最大旋转速度	20000 rpm		15000 rpm	12000 rpm	10000 rpm	7000 rpm	6000 rpm	5000 rpm	4000rpm

概重	700 g		1.1 kg	1.5 kg	2.6 kg	7.3 kg	11 kg	21 kg	36 kg

常见规格
电源	直流24V ±15％
输出范围	±5 V 直流负载电阻必须大于2 kΩ
响应度	1 KHz
旋转信号	每转4个脉冲 开集电极最大额定值 30 V, 10 mA
安全过载	500% FS
非线性	0.03% FS或更低
滞后	0.03% FS或更低
重复性	0.03% FS或更低
操作温度范围	-10~+50℃
温度对ZERO的影响	0.01% FS/℃ 或更低
温度对跨度的影响	0.01% FS/℃ 或更低
