描述
主要特性
| 材料电阻元件 | Cu-Ni系合金箔 |
|---|---|
| 材料基底 | 聚酰胺 |
| 使用主要适用粘合剂硬化后的使用温度范围（℃） | CC-33A：-196～120℃ CC-35：-30～120℃ CC-36：-30～100℃ EP-340：-55～150℃ PC-600：-196～150℃ |
| 和主要的导线组合时的温度（℃） | 聚酯铜线：-196～150℃ 平行乙烯线（L-6, L-7）：-10～80℃ 中温用导线（L-11, L-12）：-100～150℃ |
| 自动补偿温度范围（℃） | 10～100℃ |
| 适用线膨胀系数×10－6/℃ | 5, 11, 16, 23, 27 |
| 室温下应变片界限（约％） | 5.0 |
| 室温下疲劳寿命（次数） | 1.2×107 （±1500×10-6应变时） |

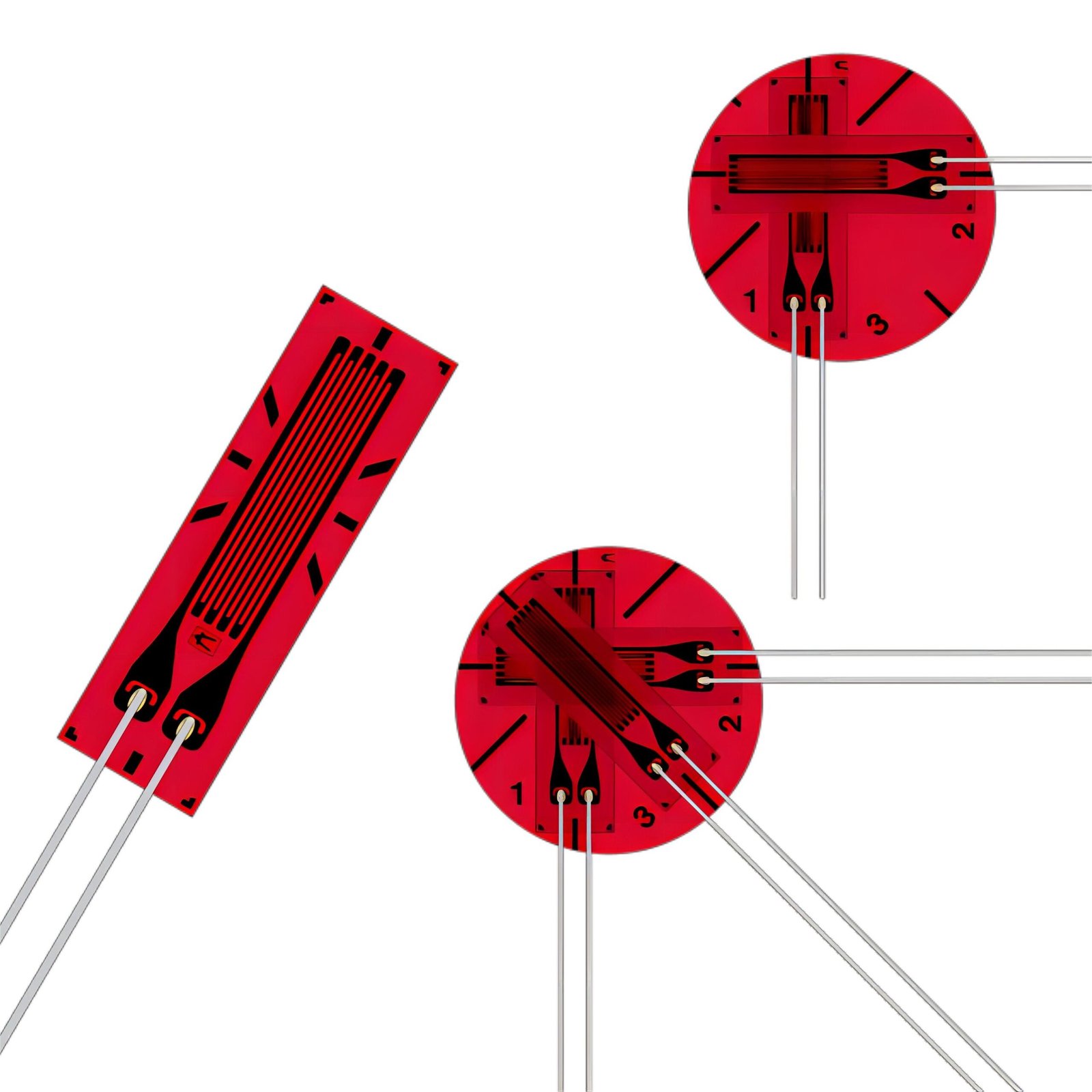

相关图片
构成
订购时，在应变片型号名称的末尾处空开1个字符后，加上与导线长度相对应的线名。
例）KFGS-2-120-C1-11带1m长的3线式平行聚乙烯线时：
→KFGS-2-120-C1-11 L1M3R
备注
关于带导线的应变片导线
- 单轴双线式导线的标准色为红色（R），也可根据要求制成白色、绿色、黄色、黑色。
- 单轴3线式的标准色为红色条纹（R），也可根据要求制成蓝色，黄色的条纹。
- 双轴，3轴应变片的颜色区分为双线式时的0°: 红色，90°: 白色，45°: 绿色
3线式时的0°: 红色， 90°: 黄色，45°: 蓝色的条纹。各种颜色均表示为S。
部分产品将与
