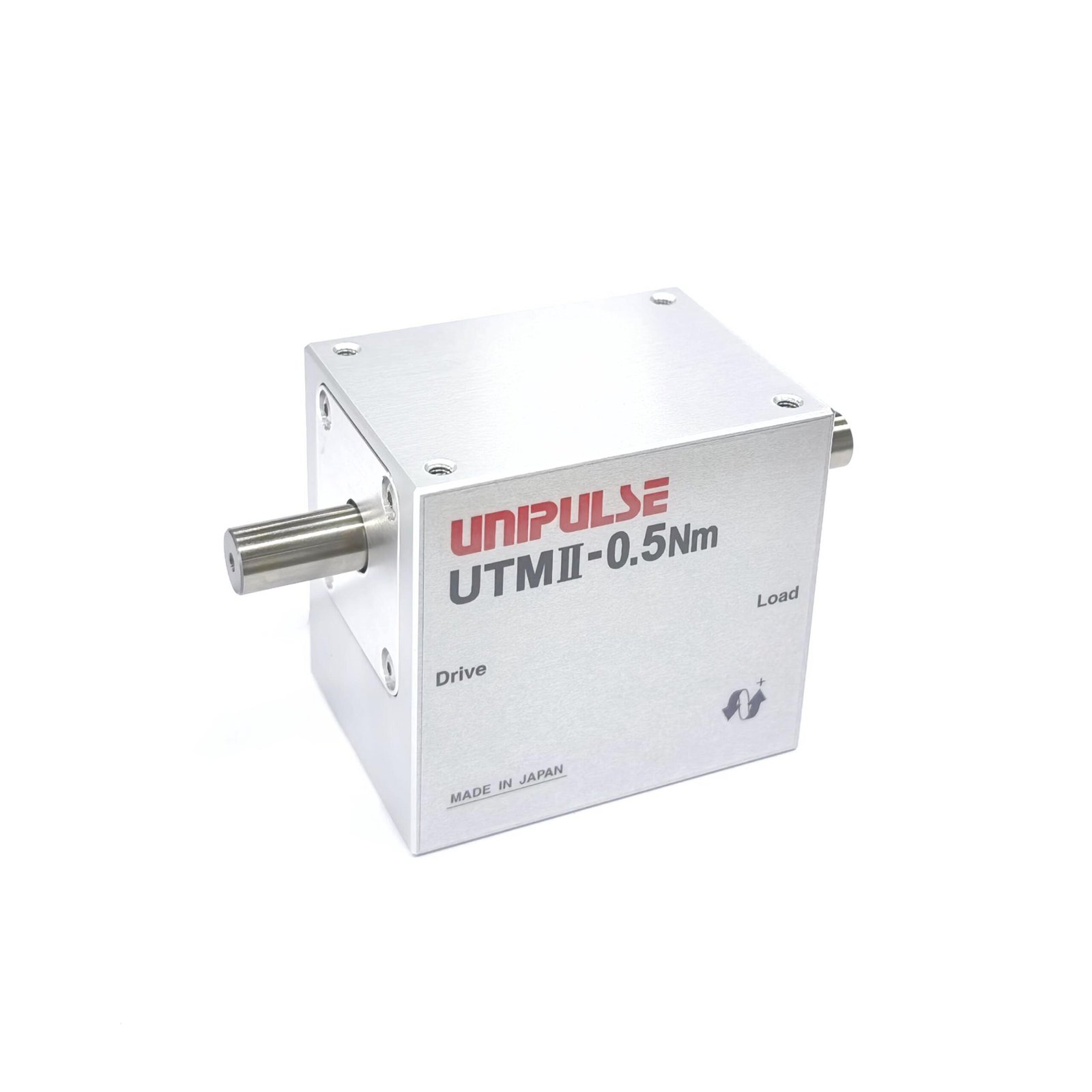

UTMII-0.5NM 无滑环旋转 扭矩仪

描述

橡胶制品的耐磨/摩擦试验

·紧凑以适应机器的有限空间。

·内置放大器：±5 V
→无需外置放大器
→节省成本！

·高精度：0.03% 非线性
→可用于磨损或摩擦测试！

座椅靠背扭矩-角度测量

·旋转编码器安装在UTMⅡ的轴上
→无需调整旋转编码器的对准。

·TM500用于“扭矩 vs. 角度”曲线
→SD卡选项保存数据
→RS-232C用于连接PLC或PC



铰链和阻尼器的质量检查

·高精度：0.03%（非线性）。
→可用于测量非常低的扭矩（例如铰链扭矩）

·旋转编码器选项用于角度测量。

·500% 安全过载
→更安全！
→在低扭矩范围内需要高精度时非常理想！



规格

0.05Nm 到 10Nm
测量范围	0.05 Nm	0.1 Nm	0.2 Nm	0.5Nm	1 Nm	2 Nm	5 Nm	10 Nm
选项 （在订购时指定）	旋转编码器						旋转编码器 钥匙槽
外部尺寸 （箱体尺寸） 宽 高 深 mm	54 50 40						57 55 40
总长度	74 mm			84 mm			97 mm
轴直径	5 mm			8 mm			12 mm
电源	100mm或更少
最大旋转速度	25000 转/分钟
约重	160 g			180 g			270 g



常见规格
电源	直流24V ±15％
输出范围	±5 V 直流负载电阻必须大于2 kΩ
响应度	1 KHz
旋转信号	每转4个脉冲 开集电极最大额定值 30 V, 10 mA
安全过载	500% FS
非线性	0.03% FS或更低
滞后	0.03% FS或更低
重复性	0.03% FS或更低
操作温度范围	-10~+50℃
温度对ZERO的影响	0.01% FS/℃ 或更低
温度对跨度的影响	0.01% FS/℃ 或更低
