描述
主な仕様
| 単位 | 定格容量 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 50 | 100 | 200 | 500 | |
| kN | 1 | 2 | 3 | 5 | 10 | 20 | 30 | 50 | 100 | 200 | 300 | 500 | 1000 |
| 定格容量 | 固有振動数 | 質量（約） |
|---|---|---|
| 100N | 1.1kHz | 0.15kg |
| 200N | 1.5kHz | 0.15kg |
| 500N | 4.3kHz | 0.15kg |
| 1kN | 5.4kHz | 0.15kg |
| 2kN | 3.4kHz | 0.41kg |
| 3kN | 4.4kHz | 0.41kg |
| 5kN | 6.5kHz | 0.41kg |
| 10kN | 3.9kHz | 2.2kg |
| 20kN | 5.4kHz | 2.2kg |

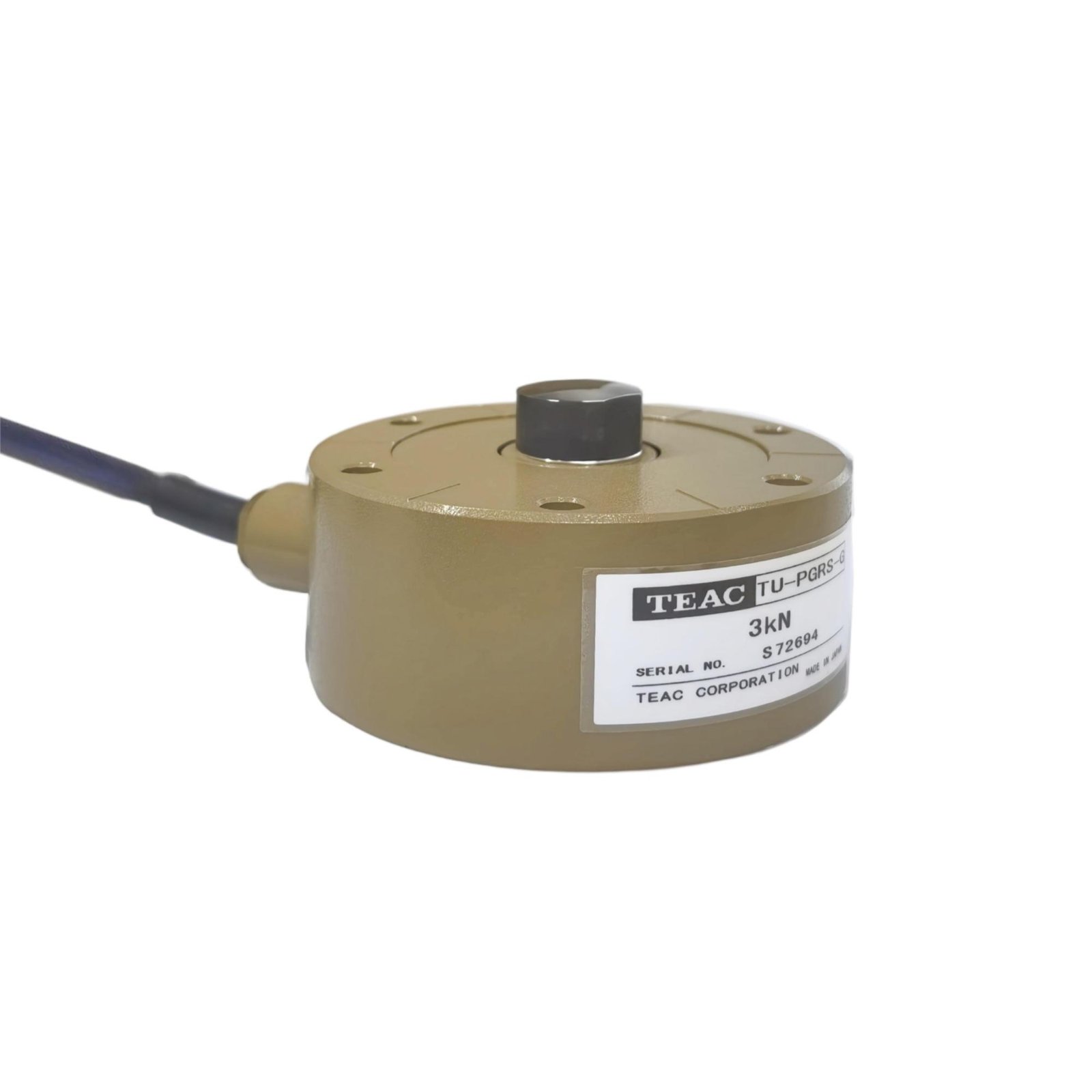

| 型式 | TU-PGRS☐☐N/KN-G |
|---|---|
| 許容過負荷 | 150％R.C. |
| 定格出力 | 2mV/V±0.3％ |
| 直線性 | 0.03％R.O. |
| ヒステリシス | 0.03％R.O. |
| 繰り返し性 | 0.02％R.O. |
| 零バランス | 3％R.O. |
| 許容印加電圧 | 20V(100N,200N:15V) |
| 入力端子間抵抗 | 1050±10Ω |
| 出力端子間抵抗 | 1050±10Ω |
| 絶縁抵抗 | 1000MΩ以上（DC50V） |
| 補償温度範囲 | -10℃～60℃ |
| 許容温度範囲 | -30℃～80℃ |
| 零点温度影響 | 0.025％R.O./10℃ |
| 出力の温度影響 | 0.03％R.C./10℃ |
| ケーブル | φ6、4芯シールドケーブル、5m直結、先端バラ (100N〜5kN) φ8、4芯シールドケーブル、5m直結、先端バラ (10kN、20kN) |
| 固定方法 | ボルト穴 |
| 本体材質 | アルミニウム(表面は塗装) (100N～5kN) 鉄(表面は塗装) (10kN～20kN) |
| 付属品 | ロードボタン |
| 環境対応 | RoHS（10物質） |
外形寸法図
100N、200N、500N、1kN
2kN、3kN、5kN
10kN、20kN
| 極性 | 引張（-）、圧縮（+） |
|---|
