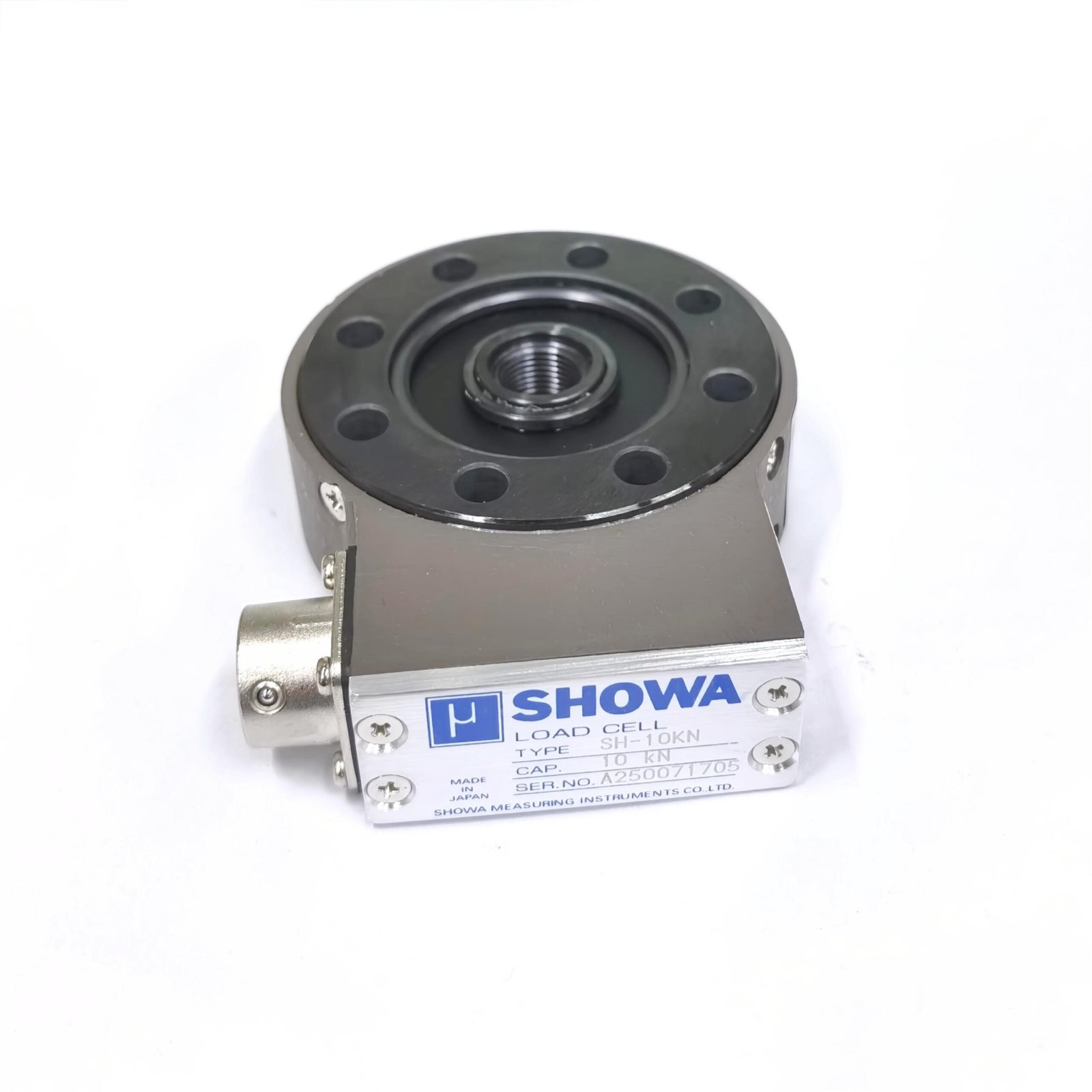

sh 10kn 拉伸和压缩两用称重传感器

SH-10KN 拉伸和压缩两用称重传感器

¥12,599.00

  • 小型・轻量结构
  • 对应广泛的额定容量(1 kN～2 MN)
  • 安装的自由度高
  • 10000台以上的丰富交付经验和可靠性
  • 优异的抗偏心性和抗疲劳性
  • 疲劳试验机、工业机械等被广泛应用于各种领域。
分类： , , , , , 标签：

描述

型式・外観寸法

SH%E5%A4%96%E8%A6%B3%E5%9B%B3



型式名和额定容量・尺寸（单位：mm）・固有振动数・质量

型式名 定格容量 输入：A 输入：B 输入：C 输入：D 输入： E 输入： F G (H7) H/J 输入：K 输入：L 输入：M 输入： N 输入：P 问 固有振荡数 质量
SH-1KN 1 kN 25 65 22 70 41 18 14 0.5/2 55 22 50 M12×1 52 8-Φ6.5 7.6 kHz 0.6 kg
SH-2KN 2 kN 25 65 22 70 41 18 14 0.5/2 55 22 50 M12×1 52 8-Φ6.5 9.9 kHz 0.6 kg
SH-5KN 5 kN 25 65 22 70 41 18 14 0.5/2 55 22 50 M12×1 52 8-Φ6.5 11 kHz 0.6 kg
SH-10KN 10 kN 25 65 22 70 41 18 14 0.5/2 55 22 50 M12×1 52 8-Φ6.5 16 kHz 0.6 kg
SH-20KN 20 kN 30 65 22 70 41 18 14 0.5/2 55 22 50 M12×1 52 8-Φ6.5 21 kHz 0.7 kg
SH-50KN 50 kN 30 88 27 92 60 30 22 1/2 67 22 50 M20×1.5 74 8-Φ9.0 18 kHz 1.1 kg
SH-100KN 100 kN 34 117 31 121 82 46 34 1/2 81 22 50 M32×2 100 8-Φ11 16 kHz 2.2 kg
SH-200KN 200 kN 50 166 – – 116 60 44 1/2 117 40 70 M40×2 142 8-Φ17 12 kHz 6.0 kg
SH-500KN* 500 kN 70 256 – – 182 98 75 2/2 165 40 70 M70×2 217 8-Φ25 8.9 kHz 20 kg
SH-1MN* 1MN 96 372 – – 272 144 105 2/2 225 40 70 M100×3 322 8-Φ34 4.7 kHz 52 kg
SH-2MN* 2MN 150 500 – – 340 212 150 2/10 290 40 70 M140×3 420 16-Φ38 3.9 kHz 150 kg

※200 KN以上不带护罩。

※未记载项目的确认请咨询使用说明书或本公司。
※*符号产品为定制生产。

规格・规格

许容过负荷 150 ％R.C.
定格出力 0.75 mV/V±1 ％(1 kN)
1.0 mV/V±1 ％(2 kN)
1.5 mV/V±1 ％(5 kN～2MN)
直线性 0.15 %R.O. (5 kN～1MN)
0. 2%R.O.(2MN)
磁滞回线 0.15 %R.O. (5 kN～1MN)
0. 3%R.O.(2MN)
重复性 0.1 %R.O.
推荐印加电压 12 V 以内
许容印加电压 2 V
输入电阻 350 Ω
出力抵抗 350 Ω
温度补偿范围 －10～60 ℃
许用温度范围 －30～80 ℃
零点的温度特性 0.01 %R.O./℃(1 kN,2 kN)
0.005 %R.O./℃(5 kN～2 MN)
出力的温度特性 0.01 %/℃
连接器（本体） PRC03-21A10-7F
附属电缆 L-A-5
