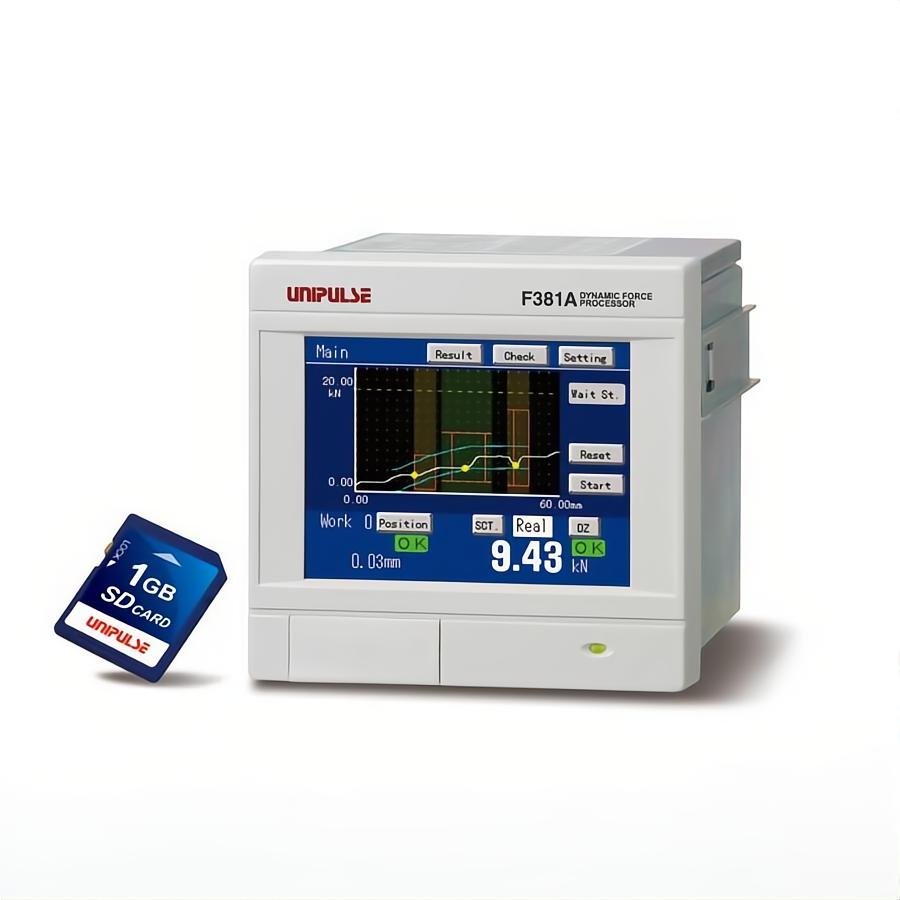

描述
规格
| 传感器输入用于负载（应变仪输入固定） | |
| 激励电压 | 直流10伏或2.5伏±10%（取决于设置） 输出电流：在30毫安以内 |
|---|---|
| 信号输入范围 | -3.0 mV/V 到 +3.0 mV/V |
| 准确性 | 非线性：在输入为3.0 mV/V时，误差在0.02%/FS±1位之内 零漂移：在RTI下，误差在0.5 μV/℃之内 增益漂移：在℃下，误差在0.01%之内 |
| 模拟滤波器 | 低通滤波器（-6 dB/倍频程） 可选频率：10, 30, 100, 300 Hz |
| 模数转换器 | 速度：每秒4000次。 分辨率：24位（二进制） 有效分辨率：约1/30000 – 3.0 mV/V |
| 模拟电压输出 | 输出电平：约2伏每1.0毫伏/伏输入 负载电阻：2千欧或以上 |
| 位移传感器输入 (标准：脉冲输入开漏) 选项：脉冲输入（线驱动器 [LDI]） |
|
| 最大输入频率 | 50 千赫 |
|---|---|
| 内部计数范围 | 大约 1,000,000 |
| 可适应的传感器 | 输出：增量型两相输出（A/B信号输出） 也能进行单相输出（使用A相输入。所有脉冲都按正方向计数） 输出级电路规格：开漏 （NPN型，Vceo = 30V或以上，Ic = 30mA或以上） 输出级电路规格(LDI)：线驱动器（基于RS-422） |
| 位移传感器输入（选项：电压输入 [VIN]） | |
| 信号输入范围 | -5 V 到 +5 V |
|---|---|
| 输入电阻 | 约10兆欧 |
| 零调整范围 | -5 到 +5 伏 通过数字处理自动调整 |
| 等效输入校准范围 | -5 到 -1 V，+1 到 +5 V |
| 等效输入校准误差 | 在0.1% FS范围内 |
| 实际校准范围 | -5 到 +5 V * 在约 -0.01 到 +0.01 V范围内，无法进行零校准点校准。 |
| 准确性 | 非线性：在 0.02%/FS±1 位（输入为 5 V）范围内 零漂移：在 50 μV/℃ RTI 范围内 增益漂移：在 0.02%/℃ 范围内 |
| 模拟滤波器 | 低通滤波器（-6 dB/倍频程）可选频率为10、30、100和300 Hz。 |
| 模数转换器 | 速度：每秒4000次。 分辨率：24位（二进制） 有效分辨率：约1/30000至5伏 |
| 显示部分 | |
| 显示装置 | TFT彩色液晶模块 显示区域：71（W）× 53（H）毫米 像素结构：320 × 240 像素 |
|---|---|
| 标示值 | 负载: -9999 到 +9999 位移: -9999 到 +32000 小数点:可选显示位置从 0.000, 0.00, 0.0, 0 |
| 显示次数 | 固定为每秒3次。 |
| 测量函数 | |
| 多持模式 16 频道（设置值可以保存） | 测量范围可以分段，并且可以在任何保持段进行判断。 样品，峰值，谷值，峰-峰值，相对最大值，相对最小值，拐点，平均值，结束位移 |
|---|---|
| 波形比较模式 16 通道（设置值可以保存） | 将实际测量的波形与预设的Hi / Lo波形进行比较。 整体测量波形将与预设的Hi / Lo进行比较，如果其任何一点超过预设波形，则测量波形为NG。 |
| 外部信号 | |
| 输出信号 16 个点 |
输出类型：可选择 sink 类型/ source 类型。 （source 类型是可选的 [ISC]。） 输出晶体管在信号开启时导通。 要连接输入单元如 PLC，请将 sink 类型的正公共端连接，将 source 类型的负公共端连接。 额定电压：30 V，额定电流：30 mA 隔离：光耦合器 |
|---|---|
| 输入信号 16 个点 |
输入类型：正共通/负共通共享 要连接晶体管，请将正共通连接为NPN输出类型（汇入型），将负共通连接为PNP输出类型（汇出型）。 开启电压：12伏或更高，关闭电压：3伏或更低，24伏负载时：约5毫安 隔离：光耦合器 |
| SD卡 | |
| SD卡槽 | 所有参数可以被保存和重建。 所有比较波形可以被保存和重建。 测量波形和判断点可以自动保存。 * 附带1 G字节的SD卡。 1 M字节的存储容量，最多可存储80个波形。 |
|---|---|
| 界面 （只能安装一个界面选项。） |
|
| [232] RS-232C通信接口 |
启动/停止系统 波特率：1200 bps 到 38400 bps 所有参数都可以读取和写入。 所有比较波形都可以读取和写入。 测量波形和判断点可以读取。 |
|---|---|
| [ODN] DeviceNet接口 (选项) |
可与符合DeviceNet的欧姆龙CompoBus/D无缝连接。 所有参数都可以读取和写入。 所有比较波形都可以读取和写入。 测量波形和判断点可以读取。 |
| [CCL] CC-Link 接口 (选项) |
可直接与三菱（多功能）序列器连接。 所有参数都可以读取和写入。 可以读取判断点。 |
| [ETN] 以太网接口 (可选) |
所有参数都可以读取和写入。 测量波形和判断点可以读取。 |
| 选项 | |
| [LDI] 脉冲输入 （线驱动器） |
它可以按照RS-422等方式与接触式、涡流式或激光式等线性驱动器输出型传感器连接。 |
|---|---|
| [VIN] 电压输入 |
接触式、涡流式、激光式等 ±5 V 电压输出型传感器可以连接。 |
| [ISC] 输入/输出源板 |
输出类型：源类型 要连接像PLC这样的输入单元，请连接负端公共端。 |
| 通用规格 | |
| 电源电压 | 直流24伏（±15%） |
|---|---|
| 功耗 | 6 W 类型。 |
| 输入电流 (典型值) | 2 A，10 毫秒（在室温下，冷启动） |
| 操作条件 | 工作温度范围：-10至+40℃，存储温度范围：-20至+60℃ 湿度：85%相对湿度或更低（无冷凝） |
| 维度 | 96(W) × 96(H) × 117.3(D) 毫米（不包括突出部分） |
| 重量 | 约1.0公斤 |
附件
| 附件 | |
| FCN系列I/O连接器（带盖） | 1 |
|---|---|
| 操作手册 | 1 |
| 模拟I/O连接器端子块 （已安装在主机上） |
1 |
| 设备网连接器（当选择设备网选项时） | 1 |
| CC-Link 连接器（当选择CC-Link选项时） | 1 |
可选配件
| 模型 | |
| DTC1 | F381A 机箱（带交流电源） |
|---|---|
| SD1G | SD卡 1 GB |
| SD2G | SD卡 2 G字节 |
| CA81-232X | miniDIN-D-Sub9p 交叉线 |
| CN52 | FCN系列I/O连接器（带盖） |
| CN57 | FCN系列I/O连接器（带斜角盖） |
| CN60 | 圆形DIN 8p连接器用于RS-232C |
| CN71 | CC-Link 连接器 |
| CN72 | CC-Link双排连接器 |
| CN81 | 模拟I/O连接器端子 （与所附配件相同） |
| CND01 | DeviceNet 连接器 |
| GMP96×96 | 橡胶包装 |
请注意，由于制造过程或生产批次的原因，LED、荧光显示管和液晶显示器等显示设备上的色调可能会有个体差异。
