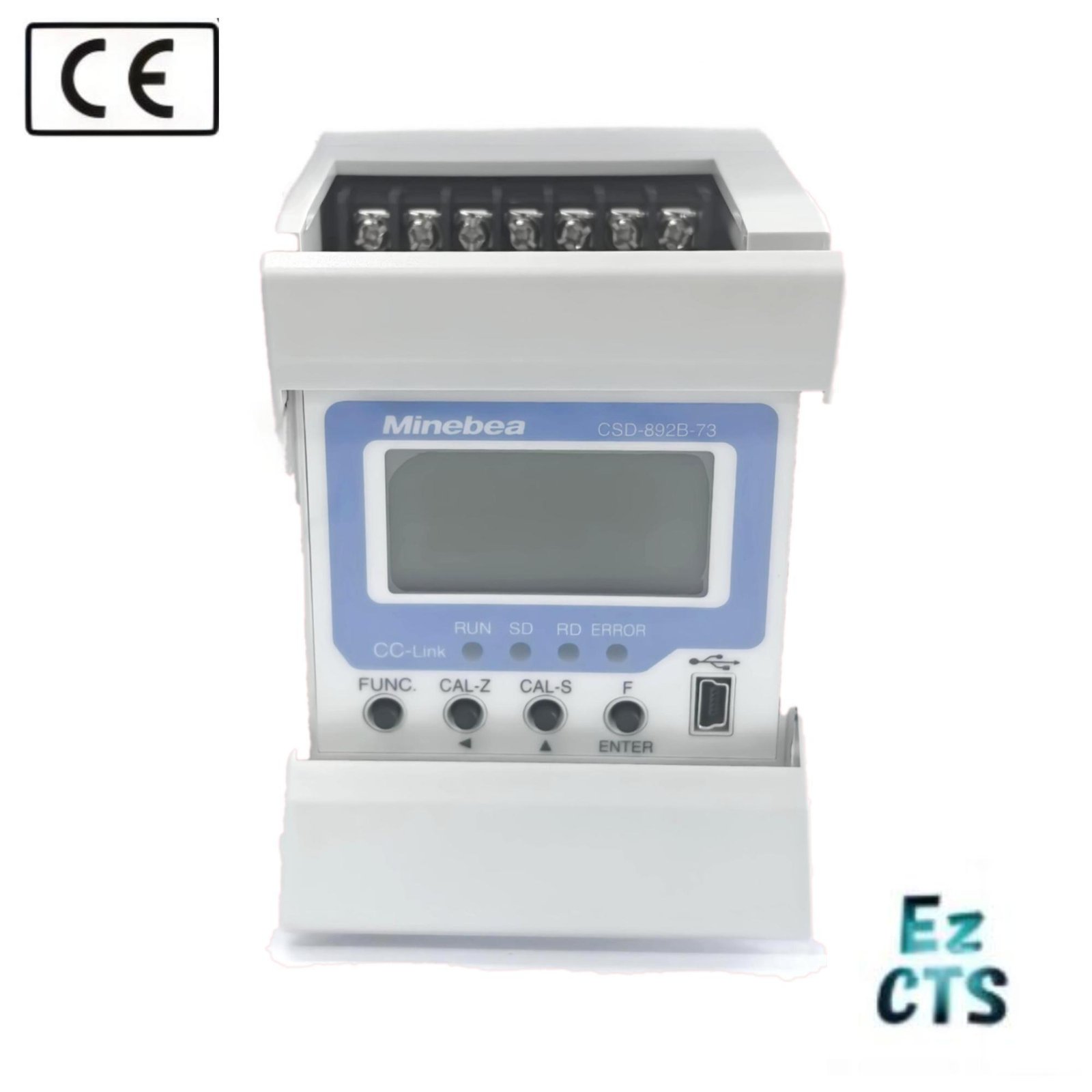

CSD-892B-73 数字转换仪表

描述

■ 标配各种接口

CSD-892B-73 : 标配CC-Link接口

CSD-892B-74 : 标配RS-232C接口

CSD-892B-76 : 标配RS-422/485接口

CSD-892B-07-25：标配电流、电压输出接口

所有型号 : 标配USB接口

■ 可通过CC-Link校正

■ 配备快捷键可轻松校正

■ 可通过PC应用程序轻松读取、写入、保存、打印设定数据，是一款非常便利的维护工具

■ CE认证合格品 (合格指令 EN61326-1:2013)

■ 符合JIS B 7611-2：2015附件C（环境试验等级H/等级L）



规格



规格名称	规格内容
电桥电源	DC5 V±0.25 V 60 mA以内 带传感
适用传感器	最多可并排4台应变片式传感器（350 Ω）
输入灵敏度	0.15 μV/d以上 （d＝最小刻度） *符合CE时为0.2 μV/d以上
输入范围	－3.1 mV/V～3.1 mV/V
零点调整范围	±2.5 mV/V
非线性	0.01 %F.S.
温度的影响	零点 ±0.2 μV/℃、灵敏度 ±0.001 5 %F.S./℃（以0.15 μV/d以上的输入灵敏度进行校正时）
输入干扰	±0.2 μVp-p 以下 （模拟滤波器、数字滤波器、稳定滤波器默认设定时）
模拟滤波器	约4 Hz（可在2~10 Hz之间进行切换）
AD采样率	500次/s（可在250次/s、100次/s、50次/s之间进行切换）
A/D内部分辨率	24位
主显示	显示范围　－99 999 ～ 99 999 显示增量　1 （可在2、5、10、20、50之间进行切换） 显示器　FSTN 液晶（带琥珀色LED背光板） 溢位显示 负值超限时显示“-OL”、正值超限时显示“OL” A/D 值溢位显示　负值超限时显示“－OVF”、正值超限时显示“OVF”
状态显示	ZERO、SPAN、mV/V、STABLE、TARE、GROSS、NET、CZ、LOCK、HOLD、ERROR
显示速率	4次/s
判断显示	OUT 1、2、3、4、5
小数点显示	可在无显示、10¹、10²、10³、10⁴之间进行切换
单位显示	可在无显示、g、kg、t、N、kN、lb、Pa、kPa、MPa之间进行切换
外部控制输入信号	可任意选择以下中的3个 OFF、调零、清零、去皮重、清除皮重、保持、净含量/总量 *以上脉冲输入、脉冲宽度大于50 ms时启用1次 显示保持、净含量（显示总量时，ON时显示净含量） ※短接50 ms以上输入以上电平时启用
外部控制输出信号	可任意选择以下中的5个 OFF、RUN、稳定、正在去皮重、显示总重、显示净含量、零点中心、正在保持、错误、重量异常、零点附近、正量/S0、大投料（S1）、中投料（S2）、小投料（S3）、过量（S4）、不足、满量
比较器功能	设定值　－99 999 ～ 99 999 设定数　S0、S1、S2、S3、S4　5点 滞后数据宽度设定值　0 ～ 99 digits 滞后方向　可选择“接通延时”或“切断延时 比较器转换速率　可切换为与显示同步或与AD采样率同步
[CSD-892B-73] CC-Link 接口	CC-Link版本 Ver.1.10 占用站数：从1站、2站、4站中选择 波特率：从156 kbps、625 kbps、2.5 Mbps、5 Mbps、10 Mbps中选择 通信方式 ：轮询式、 同步方式：位同步式 传输线路形式：RS-485/总线、传输格式：遵照HDLC 远程站号 ：占用1站时01～64号、占用2站时01～63号、占用4站时01～61号 连接台数：占用1站时最多64台、占用2站时最多32台、占用4站时最多16台 连接电缆：应使用屏蔽型双绞线、CC-Link专用电缆 终端：外置电阻 状态LED ：用4个LED表示通信状态 “RUN”“ERR”“SD”“RD”
[CSD-892B-74] RS-232C接口	波特率：从1 200、2 400、4 800、9 600、19 200、38 400 bps中选择 数据位长度：从7 bit、8 bit中选择 奇偶校验位：从无奇偶校验、偶校验、奇校验中选择 停止位：从1 bit、2 bit中选择 终止符：从CR＋LF、CR中选择 传输方式：半双工 同步方式：启停同步方式 电缆长度：15 m以内 数据传输模式 ：从指令、Modbus、流中选择
[CSD-892B-76] RS-422/485接口	波特率：从1 200、2 400、4 800、9 600、19 200、38 400 bps中选择 数据位长度：从7 bit、8 bit中选择 奇偶校验位：从无奇偶校验、偶校验、奇校验中选择 停止位：从1 bit、2 bit中选择 终止符：从CR＋LF、CR中选择 传输方式：半双工 同步方式：启停同步方式 电缆长度：约1 km 地址：从0 ～ 31中选择1个 连接台数：最多32 台（RS-422：10台） 终端：内置（根据端子台连接选择有无） 数据传输模式 ：从指令、Modbus、流中选择 RS-422/485的切换：通过功能进行设定
[CSD-892B-07-25] 电流、电压输出 接口	输出：电流 DC4 mA ～ 20 mA、电压：DC±10 V 负载电阻：电流 510Ω以下、电压 5 kΩ以上 分辨率：约1/12 000以上、非线性：0.02 %F.S. 超范围：显示-OL时　电流 约DC2.4 mA、电压 约DC-11 V 显示OL时　电流 约DC21.6 mA、电压 约DC11 V 输出速率：50 次/s、100次/s、250 次/s、500 次/s （与采样率同步） 温度变化产生的影响：电流　零点 ±0.005 %F.S./℃、灵敏度 ±0.01 %F.S./℃ 电压　零点 ±0.015 %F.S./℃、灵敏度 ±0.015 %F.S./℃
USB接口	遵照USB2.0（也可用于USB1.1标准的设备） 输出连接器 B型miniUSB连接器（插孔） * 如需使用USB接口，则需在主机侧安装专用的驱动程序。
≪各种功能≫	数字滤波器：通过CPU内的运算处理稳定数据 稳定滤波器：仅负载变化范围为一定值以内时，强化并稳定数字滤波器 数字线性化：对最多3点进行非线性补偿
工作温湿度范围	温度 －10 ℃～50 ℃、湿度 85 %RH以下（无结露）
电源电压	DC24 V（容许可调范围　DC20.4 V～DC27.6 V）
功耗	约 2.4 W（DC24 V时、系列代表值）
外形尺寸（W×H×D）	72 mm×96 mm×67.4 mm（不含凸起部分）
重量	约260 g
